ИО 102-20 А3П (1) Извещатель охранный точечный магнитоконтактный
Извещатель охранный точечный магнитоконтактный ИО 102-20 (далее извещатель) предназначен для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т. д.) элементов зданий и сооружений на открывание или смещение с выдачей в шлейф приемно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

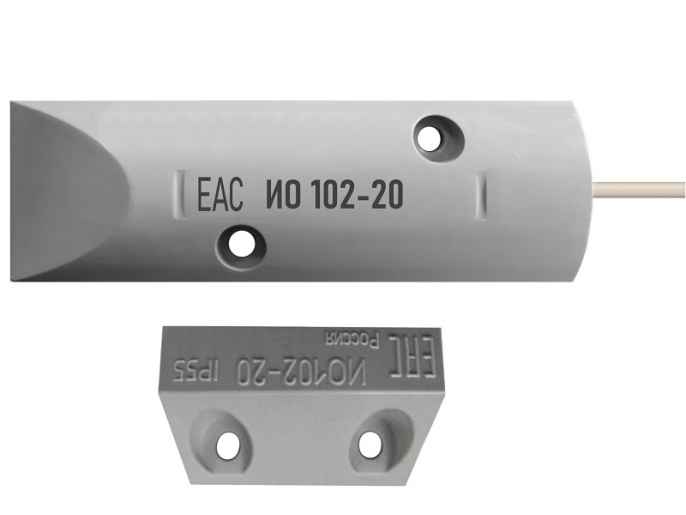

Извещатель конструктивно состоит из магнитоуправляемого датчика (геркон, помещенный в пластмассовый или металлический корпус) и управляющего магнита (магнит, установленный в пластмассовый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP 44 по ГОСТ 14254.

Подключение датчика к шлейфу осуществляется с помощью проводов длиной 0,6 м (для исполнения ИО 102-20 А2М К длина проводов 2,9 м); в исполнениях ИО 102-20 А2П В и ИО 102-20 Б2П В подключение проводов шлейфа – через винтовой клеммник, установленный внутри датчика.

Для исключения нестабильной работы извещателя, производитель рекомендует применение кронштейна К-20/50, позволяющего изменить положение одного из блоков извещателя на 90 град с целью правильного совмещения блока магнита с блоком датчика.

Технические характеристики:
- Минимальное значение силы постоянного или переменного тока 0,001 А
- Максимальное значение силы постоянного или переменного тока 0,5 А
- Минимальное значение коммутируемого напряжения 0,02 В
- Максимальное значение коммутируемого напряжения 72 В
- Максимальное значение коммутируемой мощности 10 Вт
- Выходное электрическое сопротивление замкнутых контактов извещателя не более 0,5 Ом
- Извещатель сохраняет работоспособность в диапазоне температур от минус 50 до плюс 50°С и относительной влажности до 98% при температуре 35°С без конденсации влаги.
- Извещатель рассчитан на непрерывную круглосуточную работу
- Срок службы извещателя не менее 8 лет
- Масса извещателя в пластиковом корпусе – не более 155 г., в металлическом корпусе – не более 225 г
- Диаметр крепежных отверстий 5,5 мм

На магнитопроводящем основании
Расстояние при выдаче сигнала «Тревога», не более, мм
- 65 А2П, А2М, А2П В, Б2П, Б2М, Б2П В
- 40 А3П, А3М, Б3П, Б3М
- 65 А2М К
Расстояние при восстановлении в «дежурный режим», не менее, мм
- 30 А2П, А2М, А2П В, Б2П, Б2М, Б2П В
- 14 А3П, А3М, Б3П, Б3М
- 45 А2М К

На магнитонепроводящем основании
Расстояние при выдаче сигнала «Тревога», не более, мм
- 80 А2П, А2М, А2П В, Б2П, Б2М, Б2П В
- 155 А3П, А3М, Б3П, Б3М
- 150 А2М К
Расстояние при восстановлении в «дежурный режим», не менее, мм
- 45 А2П, А2М, А2П В, Б2П, Б2М, Б2П В
- 20 А3П, А3М, Б3П, Б3М
- 80 А2М К
